MK06 nRF52811 模块是一款多协议低端蓝牙 5.1 SoC 解决方案，支持蓝牙测向和蓝牙长距离、802.15.4、Thread 和 Zigbee。
MK06 nRF52811 模块支持多种无线协议。它支持低功耗蓝牙 (BLE®)，并具备蓝牙测向功能，以及长距离和 2 Mbps 速率。此外，它还支持 ANT、Zigbee、Thread 和 2.4 GHz 专有协议。
对于需要蓝牙测向或长距离功能的简单应用，MK06 蓝牙 5.1 模块绝对是最佳选择。MK06 提供两种天线设计，更有利于用户多样化选择，非常适合开发实时定位 (RTLS) 解决方案。MK06 可以烧录功能简单的 AT 命令固件，实现快速简便的操作。
MK06系列蓝牙5.1模块有两种不同型号——MK06A和MK06B。

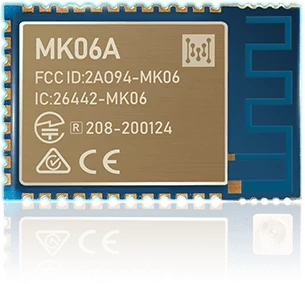

MK06A
MK06A集成了高性能PCB天线。

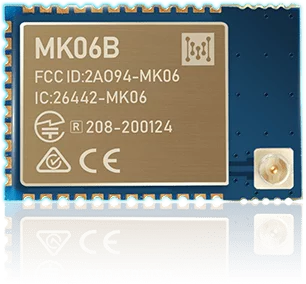

MK06B
MK06B 使用 u.FL 连接器，需要外部天线
| Detail | 描述 |
| 蓝牙 | |
| 蓝牙版本 | 蓝牙 5.2 SoC 低功耗蓝牙® 测向 2M LE PHY、1M LE PHY、编码 LE PHY 广告扩展 CSA #2、长距离 |
| 安保防护 | AES-128 |
| 测向 | 到达角 (AoA) 出发角（AoD） |
| 广播电台 | |
| 频率 | 2360兆赫 - 2500兆赫 |
| 调制类 | GFSK 数据速率为 1 Mbps、2 Mbps、250 kbps（IEEE 802.15.4-2006）和长距离（125 kbps 和 500 kbps） |
| 发射功率 | 最大 +4 dBm |
| 接收灵敏度 | 104 kbps 蓝牙低功耗模式下灵敏度为 -125 dBm（长距离） 97 Mbps 蓝牙低功耗模式下灵敏度为 -1 dBm |
| 天线 | PCB走线天线(MK06A) 外置2.4Ghz天线(MK06B) |
| 广告距离@1Mbps | 超过120米（MK06A） |
| 消耗电流 | |
| 仅 TX（DCDC 启用，3V）@ +4dBm / 0dBm / -4dBm / -20dBm / -40dBm | 7毫安/4.6毫安/3.6毫安/2.5毫安/2.1毫安 |
| 仅发射 @ +4dBm / 0dBm / -4dBm / -20dBm / -40dBm | 15.4毫安/10.1毫安/7.8毫安/5.4毫安/4.3毫安 |
| 仅 RX（启用 DCDC，3V）@1Msps / 1Msps BLE | 4.6mA |
| 仅 RX @ 1Msps / 1Mbps BLE | 10.0mA |
| 仅 RX（启用 DCDC，3V）@2Msps / 2Msps BLE | 5.2mA |
| 仅 RX @ 2Msps / 2Mbps BLE | 11.2mA |
| 系统关机模式（3V） | 0.3uA |
| 系统关闭模式，保留 24 kB RAM（3V） | 0.5uA |
| 系统开启模式，具有完整的 24 kB RAM 保留功能，RTC 唤醒 (3V) | 1.5uA |
| 系统开启模式，无RAM保留，RTC唤醒（3V） | 1.4uA |
| 结构设计 | |
| 尺寸 | 长度：21mm±0.2mm
宽度：13.8mm±0.2mm 高度：2.3mm+0.1mm/-0.15mm |
| 小包装 | 34 个电镀半孔针 |
| PCB材料 | FR-4 |
| 阻抗 | 50Ω |
| 硬件 | |
| 中央处理器 | ARM® Cortex®-M4 32 位处理器，带 FPU，64 MHz |
| 内存 | 192 kB闪存/24 kB RAM |
| 接口 | SPI 主/从
TWI 主/从 22xGPIO 8x12位ADC UART PWM PDM 量子计算 |
| 电源供应 | 1.7V到3.6V |
| 工作温度范围 | -40至85℃ |
