Развитие Bluetooth 4 ознаменовало появление технологии Bluetooth Low Energy. Эти компактные, но высокоэффективные модули BLE стали катализатором беспроводной революции. Благодаря своей энергоэффективности они служат связующим звеном между физическим и виртуальным мирами. От фитнес-браслетов до устройств домашней автоматизации – модули BLE стали неотъемлемой частью нашей повседневной жизни. Однако их потенциал не ограничивается потребительской электроникой, предлагая инновационные решения в различных областях, таких как здравоохранение, промышленный интернет вещей и управление активами. Это руководство поможет вам разобраться в особенностях модулей BLE и их применении, а также выбрать подходящий модуль BLE для ваших проектов.
Что такое модуль BLE?
Модули Bluetooth представляют собой встраиваемые печатные платы (PCBA), которые интегрируют возможности беспроводной связи Bluetooth. Эти модули объединяют чип Bluetooth и периферийные аппаратные схемы на одной печатной плате с индивидуально разработанной прошивкой для реализации требуемых функций Bluetooth в устройстве. Конфигурация выводов модулей Bluetooth различается в зависимости от их назначения и области применения. Взаимодействуя с микроконтроллером (MCU) через соответствующие интерфейсы, эти модули обеспечивают передачу данных, соответствие стандартам связи Bluetooth и сетевые возможности.
Модули Bluetooth Low Energy (BLE), также известные как модули Bluetooth Smart, представляют собой особый тип модулей Bluetooth, поддерживающих спецификацию Bluetooth 4.0 и более поздние версии. Ключевыми характеристиками модулей BLE являются низкое энергопотребление и экономичность, что делает их подходящими для приложений с высокими требованиями к работе в режиме реального времени, но умеренными требованиями к скорости передачи данных. К таким приложениям относятся устройства дистанционного управления (например, мыши и клавиатуры), передача данных с датчиков (например, пульсометры, тонометры, датчики температуры) и другие подобные области применения.
Множественные роли модулей Bluetooth
Bluetooth-связь — это взаимодействие между двумя Bluetooth-модулями или устройствами. При передаче данных одна сторона является ведущим (центральным), а другая — ведомым (периферийным). Только после установления соединения ведущий и ведомый могут отправлять и получать данные. Основные функции BLE-модуля:
Эталонный: отвечает за сканирование устройств и инициирование запросов на подключение. После установления соединения становится ведущим устройством.
Раб: отвечает за трансляцию и ожидание запросов на соединение от ведущего устройства. После установления соединения становится ведомым.
диктор: Периодически передает данные на соседние устройства.
Наблюдатель: прослушивает широковещательные данные или ищет окружающие устройства, но не может инициировать соединения.
Кроме того, модули Bluetooth поддерживают различные режимы работы: режим ведущего устройства, режим ведомого устройства, комбинированный режим «ведущий-ведомый», режим вещания, режим ячеистой сети, режим наблюдателя и режим iBeacon.
Стек протоколов Bluetooth не ограничивает набор ролей устройств: один и тот же модуль BLE может выступать как в роли ведущего, так и ведомого устройства. Термин «комбинированный ведущий-ведомый» означает, что устройство BLE может инициировать соединения и быть пассивно подключенным, при этом каждое устройство BLE является равноправным. Благодаря различным режимам работы модули BLE могут выполнять несколько ролей, адаптируясь к потребностям различных сценариев применения.
Различия между Блютуз модуль и BLE-модуль

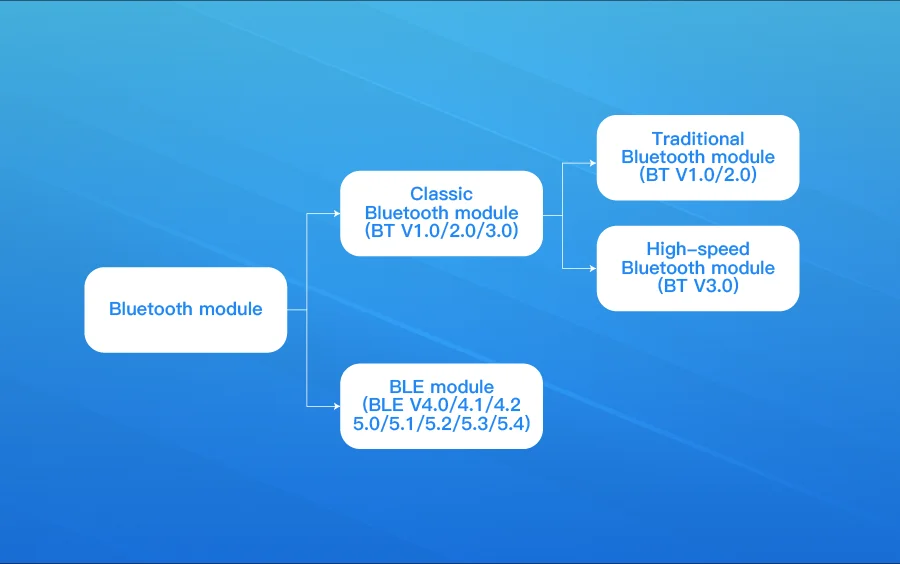

Фактически, модули Bluetooth Low Energy являются разновидностью Bluetooth-модулей. Классифицируя их по протоколу, можно разделить на классические Bluetooth-модули (BT) и Bluetooth Low Energy-модули (BLE).
Классические модули Bluetooth (BT): обычно относятся к модулям, поддерживающим версии Bluetooth ниже 4.0, которые обычно используются для передачи больших объёмов данных, таких как голос, музыка и более высокие скорости передачи данных. Классические модули Bluetooth можно разделить на традиционные и высокоскоростные. Традиционные модули Bluetooth были представлены в 2004 году, в основном поддерживая протокол Bluetooth 2.1 и получив широкое распространение в период расцвета смартфонов. Высокоскоростные модули Bluetooth были представлены в 2009 году со скоростью передачи данных около 24 Мбит/с, что в восемь раз выше, чем у традиционных модулей Bluetooth. Они подходят для передачи данных между такими устройствами, как видеокамеры и телевизоры высокой чёткости (HDTV), ПК и портативные портативные компьютеры (PMP), а также ультрамобильные ПК и принтеры.
Модули Bluetooth с низким энергопотреблением (BLE): относятся к модулям, которые поддерживают Bluetooth 4.0 или более поздние версии, также известные как модули BLE. Bluetooth Low Energy — это новое поколение технологии, построенной на основе традиционного Bluetooth, но отличающейся от традиционных Bluetooth-модулей. Главной особенностью BLE-модулей является сверхнизкое энергопотребление и низкая стоимость при более низкой скорости передачи данных.
Стоит отметить, что стандарт Bluetooth 4.0 включает в себя как традиционный модуль Bluetooth, так и модуль Bluetooth Low Energy, что делает его двухрежимным стандартом.
Популярные приложения BLE модули
BLE можно отнести к новейшей разработке в области интеллектуальных устройств. BLE также играет важную роль в различных приложениях сложных систем Интернета вещей. Я приведу несколько распространённых практических примеров применения модулей BLE. Они широко распространены и незаметно обеспечивают надёжную поддержку интеллектуальных технологий в различных отраслях.
Умное здоровье
Fitbit, всемирно известный спортивный бренд, широко использует чипы BLE от Nordic Semiconductor в своих носимых смарт-браслетах и устройствах для мониторинга сердечного ритма. Эти устройства могут круглосуточно отслеживать данные об активности пользователя, качестве сна, частоте сердечных сокращений и другие показатели здоровья, а также синхронизироваться со смартфонами по Bluetooth, помогая пользователям комплексно контролировать свое здоровье.
Сценарий умного дома
Всё больше поставщиков решений для умного дома начинают использовать технологию BLE в качестве основы для своих систем. Компания mokosmart, поставщик оборудования Bluetooth, предлагает различные модули и датчики BLE для создания решений для умного дома, такие как датчики открытия дверей и окон, аварийные кнопки и т. д. Эти устройства используют технологию BLE для взаимодействия с умными Bluetooth-шлюзами. Пользователи могут удалённо отслеживать состояние устройств в своих домах, автоматически управлять различными бытовыми приборами и пользоваться всеми преимуществами умного дома через свои смартфоны.
Отслеживание активов и управление ими
Модули BLE всё чаще используются для отслеживания и позиционирования активов. Многие поставщики решений Интернета вещей интегрируют BLE, GPS и LoRaWAN для бесперебойного отслеживания внутри и снаружи помещений. Решение использует модули BLE для точного позиционирования внутри помещений и мониторинга состояния поддонов и активов, активируя сигналы тревоги при обнаружении отклонений. Кроме того, его можно комбинировать со шлюзами Bluetooth-LoRaWAN для расширения зоны мониторинга, обеспечивая сквозную видимость и контроль товаров как внутри, так и снаружи помещений.
Промышленные приложения Интернета вещей
Ведущий производитель Bosch Group разработал решение для Индустрии 4.0 на основе технологии BLE для подключения различных машин и оборудования на заводах. Эти модули BLE передают данные об устройствах по беспроводной связи, обеспечивая диагностику неисправностей, дистанционное управление и предиктивное обслуживание, тем самым повышая эффективность производства и снижая затраты на обслуживание.
Факторы, влияющие на выбор правильного BLE модуль
На рынке действительно представлено множество модулей BLE, но как выбрать наиболее подходящий для вашего проекта? Вот несколько рекомендаций по выбору, которые могут быть полезны:
- Энергопотребление является ключевым показателем: такие приложения, как носимые медицинские устройства, чувствительны к времени работы батареи, поэтому энергопотребление в режиме ожидания и эксплуатации должно быть в приоритете.
- Определите необходимую скорость передачи данных: теоретический максимум протокола Bluetooth 4.X составляет 1 Мбит/с, а 5.X может достигать 2 Мбит/с; выбирайте исходя из требований к пропускной способности.
- Сценарии применения внутри и снаружи помещений: для связи на открытом воздухе на больших расстояниях обратите внимание на мощность радиочастот и конструкцию антенны.
- Проверьте согласованность интерфейса: убедитесь в совместимости с USB/UART/SPI/I2C и т. д., а также в поддержке стека протоколов.
- Гибкость «комбинированного главного и подчиненного»: если требуются обе роли — главная и подчиненная, функциональные характеристики должны быть выше.
- Сбалансируйте бюджет со стоимостью и производительностью: такие ведущие поставщики, как Nordic/TI/Cypress, часто предлагают более стабильные продукты, в то время как модули White Label более доступны по цене.
- Квалификация и поддержка поставщиков: проверка циклов поставок, поддержка программного обеспечения драйверов, обслуживание клиентов, отчеты об испытаниях и т. д.
Вы можете обратиться к официальным сайтам поставщиков, чтобы убедиться в полноте документации по их программному и аппаратному обеспечению, открытости их наборов инструментов SDK, а также поискать в Интернете отзывы клиентов и соответствующие оценки на технических форумах.
Помимо общих стандартов, упомянутых выше, некоторые особые сценарии, такие как Mesh-сети или iBeacon, могут предъявлять особые требования, которые необходимо оценить и спланировать заранее. В любом случае, для выбора наиболее подходящего варианта для вашего проекта необходимы тщательные исследования и сравнения.
Часто задаваемые вопросы о BLE модули
В: Сколько стоят модули BLE?
Стоимость BLE-модулей со временем снизилась благодаря росту конкуренции и технологическому прогрессу. С выходом на рынок таких брендов, как CSR, Dialog и Nordic, цены на BLE-модули также снизились.
- Базовые модули BLE: 2–10 долларов США
- Модули BLE среднего уровня: 10–25 долларов США
- Высококачественные модули BLE: 25–50 долларов США и более
В: Могут ли BLE и классический Bluetooth взаимодействовать?
Нет, они не могут взаимодействовать напрямую. BLE и классический Bluetooth используют разные режимы работы ядра и несовместимы. Однако в спецификации 4.0 можно установить канал сопоставления, позволяющий им использовать одни и те же приложения.
В: Какова дальность передачи BLE-модулей?
Типичная дальность передачи данных BLE-модулей внутри помещений составляет 10–30 метров, а теоретически вне помещений — около 100 метров. Фактическая дальность зависит от таких факторов, как мощность модуля, конструкция антенны и помехи окружающей среды.
В: Каким образом модули BLE обеспечивают низкое энергопотребление?
В BLE реализованы различные механизмы энергосбережения, такие как быстрое циклическое выполнение, значительное сокращение использования эфирного времени, увеличенное время сна ведомого устройства и т. д., что позволяет контролировать потребление энергии на уровне нескольких миллиампер или даже нескольких десятков микроампер.
В: Можно ли использовать модули BLE для сетевой связи?
Разумеется, к распространенным технологиям беспроводных сетей на основе модулей BLE относятся сети Bluetooth Mesh, сети с линейной топологией Mesh и другие.
